Komponen Komputer dan Pengabelan

Pengertian dan Fungsi Motherboard pada Komputer

Motherboard merupakan komponen pusat pengendali yang mengatur kerja dari semua komponen yang terpasang padanya. Mengatur pemberian daya listrik pada setiap komponen PC.Lalu lintas data semuanya diatur oleh motherboard, mulai dari peranti peyimpanan (harddisk, CD-ROM), peranti masukan data (keyboard, mouse, scanner), atau printer untuk mencetak.

Sejarah Motherboard

Pada akhir tahun 1980-an dan selama dekade 1990-an,pasar prosesor untuk PC didominasi oleh Intel. Ada beberapa perusahaan prosesor untuk PC, tetapi pengaruh mereka kalah jauh dibanding Intel. Lagi pula rata-rata prosesor buatan mereka masih mengambil desain x86 buatan Intel juga.

Mulai akhir tahun 90-an dan awal tahun 2000, kondisi tersebut berubah. Pasar prosesor tidak lagi terlalu tergantung pada Intel, karena pesaing mereka, AMD, mengeluarkan prosesor K6-2 dan Athlon yang ternyata mampu bersaing dengan prosesor buatan Intel.

Dan di tahun itu pula sebuah industri penghasil chipset asal Taiwan, VIA Technologies, juga telah mampu membuat chipset yang berkualitas dan berharga murah. Para produsen motherboard tidak lagi tergantung pada Intel untuk merancang dan membuat motherboard mereka, sehingga perkembangan teknologi dan desain motherboard mengalami peningkatan yang sangat pesat.

Selain itu, demam overclocking juga turut menyumbangkan peranan dalam perkembangan dunia motherboard. Para produsen motherboard berlomba-lomba mengeluarkan motherboard yang dirancang mampu memberikan tingkat overclock yang tinggi, tapi tetap mampu menjaga kestabilan sistem. Pokoknya, kalau ada motherboard yang tidak bisa digunakan untuk meng-overclock prosesor dan memori, maka hampir dapat dipastikan motherboard tersebut kurang laku di pasaran.

• Definisi Motherboard

Mother Board merupakan board/papan induk atau main board dimana semua device dipasang mulai dari processor, memory, slot-slot untuk ekspansi, dll. Mainboard tak kalah penting dengan prosesor. Jika dimisalkan pada manusia, mainboard adalah rangkaian pembuluh darah dan jaringan urat syaraf pada computer. Mainboard yang kurang baik, akan mengakibatkan tidak maksimalnya kinerja peripheral lain. Oleh karena itu, pemilihan mainboard yang tepat akan sangat mempengaruhi kinerja computer.

• Cara kerja Motherboard

Dalam system computer, peripheral-peripheral akan saling terkoneksi di dalam mainboard dan dapat meneruskan instruksi melalui jalur-jalur pada board. Seluruh peripheral yang terkoneksi akan menjadi sebuah system computer yang utuh. Sementara fungsi mainboard pada umumnya adalah menyalurkan arus input dan arus data yang diperlukan pada jalannya proses di dalam computer.

• Northbridge dan Southbridge

Chipset utama pada mainboard ada dua yaitu Northbridge dan Southbridge. Fungsi Northbridge adalah menjembatani arus data di sekitar main memory dan prosesor dan mengatur kerja power management. Sementara fungsi Southbridge adalah mengatur kerja peripheral-peripheral semacam IDE Controller, PCI Bus, AGP, dan fungsi I/O lainnya.

• BIOS

Dalam mainboard ada pula chipset EPROM yang berisi system operasi dasar yaitu BIOS ( Basic Input / Output System ). Fungsi BIOS ini adalah melakukan Bootstrap dan Inisialisasi Hardware pada saat booting.

• I/O Ports

I/O ( Input/Output ) ports merupakan bagian mainboard untuk berinteraksi dengan user melalui media peripheral I/O seperti keyboard, mouse, printer, dan lain sebagainya. Kebanyakan mainboard zaman sekarang selalu memiliki interface PS/2, USB, LPT, PCI, dan Serial. Kesemua ports tersebut memiliki karakteristik dan fungsi tersendiri. Intinya untuk memudahkan user berinteraksi dengan computer dalam melakukan pekerjaan-pekerjaannya.

Yang harus diperhatikan dalam memilih ataupun merakit Mother Board adalah bahwa setiap Motherboard memiliki spesifikasi yang berbeda untuk setiap merek atau type antara lain :

1. Setiap Motherboard memiliki pasangan dengan processor tertentu, yaitu type socket atau slot yang tersedia untuk processor.

2. Kemampuan Motherboard untuk bisa di up-grade sampai dengan kecepatan processor berapa. Umumnya Motherboard mampu untuk di up-grade dengan mengganti processor. Informasi tentang hal ini sangat penting untuk pembelian motherboard dengan pertimbangan untuk bisa di up-grade.

3. Kapasitas memory RAM yang bisa dipasang pada motherboard semakin besar kapasitas memory yang disediakan semakin menguntungkan.

4. Slot yang tersedia untuk setiap jenis RAM, misalnya berapa slot yang disediakan untuk EDO RAM, SDRAM, dll.

5. Setting motherboard secara BIOS ( software ) atau secara jumper setting.

6. Jumlah slot untuk PCI dan ISA. Slot-slot tersebut sangat bermanfaat untuk penambahan peripheral seperti audio card.

7. Apakah motherboard support untuk untuk AGP bagi VGA card, support AGP akan lebih menguntungkan untuk persediaan apabila diinginkan peningkatan kemampuan grafis dari komputer dengan memasang AGP card.

8. Speed Bus untuk memory sampai dengan kecepatan berapa (66, 100, 133, 200, 400 Mhz )

9. Apakah VGA card dan audio card sudah onboard atau tidak.

10. Power Supply untuk Mother Board AT atau ATX atau Baby AT.

Demikian artikel tentang bagaimana Pengertian dan Fungsi Motherboard pada Komputer yang saya ambil dari berbagai sumber, semoga bermanfaat..

Pengertian dan Fungsinya Memory

Memory

Memori merupakan bagian dari komputer yang berfungsi sebagai tempat penyimpanan informasi yang harus diatur dan dijaga sebaik-baiknya. Memori biasanya disebut juga dengan istilah : computer storage, computer memory atau memory, merupakan piranti komputer yang digunakan sebagai media penyimpan data dan informasi saat menggunakan komputer. Memory merupakan bagian yang penting dalam komputer modern dan letaknya di dalam CPU (Central Processing Unit). Sebagian besar komputer memiliki hirarki memori yang terdiri atas tiga level, yaitu:

physical Register di CPU, berada di level teratas. Informasi yang berada di register dapat diakses dalam satu clock cycle CPU.

Primary Memory (executable memory), berada di level tengah. Contohnya, RAM. Primary Memory diukur dengan satu byte dalam satu waktu, secara relatif dapat diakses dengan cepat, dan bersifat volatile (informasi bisa hilang ketika komputer dimatikan). CPU mengakses memori ini dengan instruksi single load dan store dalam beberapa clock cycle.

Secondary Memory, berada di level bawah. Contohnya, disk atau tape. Secondary Memory diukur sebagai kumpulan dari bytes (block of bytes), waktu aksesnya lambat, dan bersifat non-volatile (informasi tetap tersimpan ketika komputer dimatikan). Memori ini diterapkan di storage device, jadi akses meliputi aksi oleh driver dan device.

JENIS MEMORI (media penyimpanan)
Memori merupakan media penyimpanan data pada komputer, yang mana media penyimpanan data dalam computer dibagi menjadi 2 jenis yaitu :

A. Memory Internal

Memori jenis ini dapat diakses secara langsung oleh prosesor. Memori internal memiliki fungsi sebagai pengingat. Dalam hal ini yang disimpan di dalam memori utama dapat berupa data atau program. Memori biasa terbagi dibedakan menjadi dua macam: ROM dan RAM. Selain itu, terdapat pula memori yang disebut CACHE MEMORI, CMOS, DRAM, SDRAM, DIMM.

1. ROM (Read-Only-Memory a.k.a firmware)
   Adalah jenis memori yang isinya tidak hilang ketika tidak mendapat aliran listrik dan pada awalnya isinya hanya bisa dibaca. ROM pada komputer disediakan oleh vendor komputer dan berisi program atau data. Di dalam PC, ROM biasa disebut BIOS (Basic Input/Output System) atau ROM-BIOS.
2. CMOS (Compmentary Meta-Oxyde Semiconductor).
   Adalah jenis cip yang memerlukan daya listrik dari baterai. Cip ini berisi memori 64-byte yang isinya dapat diganti. Pada CMOS inilah berbagai pengaturan dasar komputer dilakukan, misalnya peranti yang digunakan untuk memuat sistem operasi dan termasuk pula tanggal dan jam sistem. CMOS merupukan bagian dari ROM.
3. RAM (Random-Access Memory).
   Adalah jenis memori yang isinya dapat diganti-ganti selama komputer dihidupkan dan bersifat volatile. Selain itu, RAM mempunyai sifat yakni dapat menyimpan dan mengambil data dengan sangat cepat.
4. DRAM (Dynamic RAM).
   Adalah jenis RAM yang secara berkala harus disegarkan oleh CPU agar data yang terkandung di dalamnya tidak hilang. DRAM merupakan salah satu tipe RAM yang terdapat dalam PC.
5. SDRAM (Sychronous Dynamic RAM).
   Adalah jenis RAM yang merupakan kelanjutan dari DRAM namun telah disnkronisasi oleh clock sistem dan memiliki kecepatan lebih tinggi daripada DRAM. Cocok untuk sistem dengan bus yang memiliki kecepatan sampai 100 MHz.
6. DIMM (dual in-line memory module)
   Berkapasitas 168 pin, kedua belah modul memori ini aktif, setiap permukaan adalah 84 pin. Ini berbeda daripada SIMM yang hanya berfungsi pada sebelah modul saja. Mensuport 64 bit penghantaran data. SDRAM (synchronous DRAM) menggunakan DIMM. Merupakan penganti dari DRAM, FPM (fast page memory) dan EDO. SDRAM pengatur (synchronizes) memori supaya sama dengan CPU clock untuk pemindahan data yang lebih cepat. Terdapat dalam dua kecepatan yaitu 100MHz (PC100) dan 133MHz (PC133). DIMM 168 PIN. DIMM adalah jenis RAM yang terdapat di pasaran.
7. Memory Chache
   Memori berkapasitas terbatas, memori ini berkecepatan tinggi dan lebih mahal dibandingkan memory utama. Berada diantara memori utama dan register pemroses, berfungsi agar pemroses tidak langsung mengacu kepada memori utama tetapi di cache memory yang kecepatan aksesnya yang lebih tinggi, metode menggunakan cache memory ini akan meningkatkan kinerja sistem. Cache memory adalah tipe RAM tercepat yang ada, dan digunakan oleh CPU, hard drive, dan beberapa komponen lainnya.

B. Memory External

Merupakan memori tambahan yang berfungsi untuk menyimpan data atau program.Contoh: Hardisk, Floppy Disk dll. Hubungan antara Chace Memori, Memori Utama dan Konsep dasar memori eksternal adalah : Menyimpan data bersifat tetap (non volatile), baik pada saat komputer aktif atau tidak. Memori eksternal biasa disebut juga memori eksternal yaitu perangkat keras untuk melakukan operasi penulisan, pembacaan dan penyimpanan data, di luar memori utama. Memori eksternal mempunyai dua tujuan utama yaitu sebagai penyimpan permanen untuk membantu fungsi RAM dan yang untuk mendapatkan memori murah yang berkapasitas tinggi bagi penggunaan jangka panjang.

RAM adalah sebuah tipe penyimpanan komputer yang isinya dapat diakses dalam waktu yang tetap tidak memperdulikan letak data tersebut dalam memori. Ini berlawanan dengan alat memori urut, seperti tape magnetik, disk dan drum, di mana gerakan mekanikal dari media penyimpanan memaksa komputer untuk mengakses data secara berurutan.

Secara langsung dan tidak langsung aktifitas yg kita lakukan di PC akan mempergunakan memory yang ada. Tampak pada Task Manager > Memory Usage dapat terbaca proses apa yg sedang terjadi. Coba buka lah salah satu aplikasi yg ada di PC dan cek pada task manager, aplikasi yg baru saja anda buka tadi akan muncul pada task manager beserta jumlah memory yg dibutuhkan untuk aplikasi tersebut.


Sedangkan, VRAM adalah memori komputer yang digunakan untuk menyimpan data gambar yang ditampilkan di monitor komputer, yang bertindak sebagai buffer antara CPU dan kartu grafis. Bila ada gambar yang akan ditampilkan pada layar, gambar yang pertama dibaca oleh prosesor dan kemudian ditulis dengan VRAM. Data tersebut kemudian diubah oleh RAM digital-ke-analog converter (RAMDAC) menjadi sinyal analog yang dikirim ke layar. seluruh proses yang terjadi begitu cepat yang tidak dapat ditangkap oleh penglihatan manusia. Tidak seperti kebanyakan sistem RAM, VRAM adalah chip dual-porting, yang berarti bahwa saat layar membaca dari VRAM untuk memperbaharui gambar yang sedang ditampilkan, maka prosesor yang baru menulis gambar dengan VRAM, hal ini mencegah tampilan dari kerlip antara redrawing tampilan.

Dengan beberapa informasi di atas dapat diartikan RAM dan VRAM sama-sama dalam menulis dan membaca suatu data disimpan dalam memory RAM atau VRAM untuk diberikan pada proses selanjutnya. Tetapi kinerja VRAM lebih dikhusus kan pada proses pengolahan data grafis.

RAM terletak dan tertancap pada motherboard sedangkan VRAM terletak pada VGA ( video graphic card ) yg berada di board VGA apabila menggunakan VGA add on, apabila VGA onboard maka VRAM terletak pada motherboard.

RAM berbentuk board kepingan yg terdapat chip-chip diatas nya sedangkan VRAM berbentuk chip yg berada pada board VGA ( add on VGA ) atau board Motherboard ( on board VGA )

Apakah saya bisa menggunakan VGA card yg sudah ber DDR3 ? sedangkan pada Motherboard saya yg memiliki slot RAM DDR2 ??

Jawaban nya :
Bisa selama motherboard anda support dengan slot add on VGA yg akan anda tancapkan.

Kembali ke pngertian RAM dan VRAM di atas, RAM berupa kepingan yg tertancap pada motherboard Slot ram pada motherboard ( DDR,DDR2,DDR3 ) sedangkan VRAM berada pada board VGA untuk video add on dan pada board motherboard untuk on board VGA. Slot VGA add on pada motherboard adalah AGP,PCI dan PCI X.
Sekian dan Terimakasih

Pengertian dan Fungsi Cache Memory Pada Komputer

Pengertian Cache Memory adalah memory yang berukuran kecil yang sifatnya temporary (sementara). Walaupun ukuran filenya sangat kecil namun kecepatannya sangat tinggi. Dalam terminologi hadware, istilah ini biasanya merujuk pada memory berkecepatan tinggi yang menjembatani aliran data antara processor dengan memory utama (RAM) yang biasanya memiliki kecepatan yang lebih rendah.

Fungsi dari Cache Memory adalah sebagai tempat menyimpan data sementara atau intruksi yang diperlukan oleh processor. Secara gampangnya, cache berfungsi untuk mempercepat akses data pada komputer karena cache menyimpan data atau informasi yang telah di akses oleh suatu buffer, sehingga meringankan kerja processor. Jadi Bisa disimpulkan fungsi cache memory yaitu:

• Mempercepat Akses data pada komputer
• Meringankan kerja prosessor
• Menjembatani perbedaan kecepatan antara cpu dan memory utama.
• Mempercepat kinerja memory.

Cara kerja dari Cache Memory

Jika prosesor membutuhkan suatu data, pertama-tama dia akan mencarinya pada cache. Jika data ditemukan, prosesor akan langsung membacanya dengan delay yang sangat kecil. Tetapi jika data yang dicari tidak ditemukan,prosesor akan mencarinya pada RAM yang kecepatannya lebih rendah. Pada umumnya, cache dapat menyediakan data yang dibutuhkan oleh prosesor sehingga pengaruh kerja RAM yang lambat dapat dikurangi. Dengan cara ini maka memory bandwidth akan naik dan kerja prosesor menjadi lebih efisien. Selain itu kapasitas memori cache yang semakin besar juga akan meningkatkan kecepatan kerja komputer secara keseluruhan. Dua jenis cache yang sering digunakan dalam dunia komputer adalah memory caching dan disk caching. Implementasinya dapat berupa sebuah bagian khusus dari memori utama komputer atau sebuah media penyimpanan data khusus yang berkecepatan tinggi.

Implementasi memory caching sering disebut sebagai memory cache dan tersusun dari memori komputer jenis SDRAM yang berkecepatan tinggi. Sedangkan implementasi disk caching menggunakan sebagian dari memori komputer.

Letak Cache Memory di komputer

• Terdapat di dalam Processor (on chip ),Cache internal diletakkan dalam prosesor sehingga tidak memerlukan bus eksternal, maka waktu aksesnya akan sangat cepat sekali.

• Terdapat diluar Processor(off chip), Berada pada MotherBoard memori jenis ini kecepatan aksesnya sangat cepat,meskipun tidak secepat chache memori jenis pertama


Sekian ringkasan tentang chache memory,,jika ada yang belum di mengerti silahkan tinggalkan komentar...

Pengertian Kabel Konektor

RJ 45 adalah konektor kabel Ethernet yang biasa digunakan dalam topologi jaringan komputer LAN maupun jaringan komputer tipe lainnya.

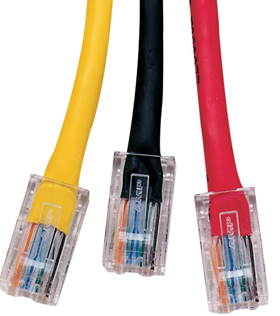

Konektor kabel RJ 45 Mediatech memiliki konfigurasi tiga macam, sesuai dengan perangkat yang ingin dihubungkannya

RJ-45 merupakan kode seri dari Registered Jack, suatu interface fisik dari jaringan kerja (network) , untuk kegunaan telekomunikasi dan komunikasi data...

seri lain ada RJ-11, RJ-14,RJ-21 dll

Pengertian Kabel Jaringan Komputer

*Kabel jaringan adalah kabel yang menghubungkan antara komputer dengan komputer, dari server ke switch/hub dll.kabel jaringan juga sebagai perantara antara user dengan user yang lain dalam satu wilayah lokal (di kantor,diwarnet,dll)

*Kabel jaringan biasa di sebut kabel UTP.

Kabel “Unshielded twisted pair” (UTP) digunakan untuk LAN dan sistem telepon. Kabel UTP terdiri dari empat pasang warna konduktor tembaga yang setiap pasangnya berpilin. Pembungkus kabel memproteksi dan menyediakan jalur bagi tiap pasang kawat. Kabel UTP terhubung ke perangkat melalui konektor modular 8 pin yang disebut konektor RJ-45. Semua protokol LAN dapat beroperasi melalui kabel UTP. Kebanyakan perangkat LAN dilengkapi dengan RJ-45.

dalam dunia IT kabel UTP biasa di sebut kabel LAN (Local Area Network).

dibawah ini adalah potongan kabel LAN

terlihat pada gambar ada rangkaian warna-warni kabel yang di gulung menjadi satu pasang warna.

putih oren – oren

putih biru – biru

putih coklat – coklat

putih hijau – hijau

kenapa semua kabel LAN berbeda warnanya. Karena warna tersebut mempunyai fungsi untuk membuat kombinasi kabel STRAIGHT atau CROSS.

  Sampai di sini dulu perjumpaan kita kali ini... semoga bermanfaat ya....xixixi
